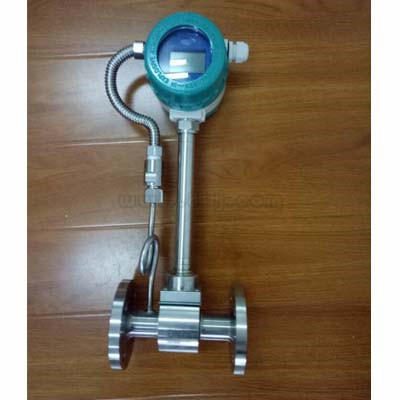

飽和蒸汽流量計量表型號生產報價廠家，本流量?jī)x產品型號屬于蒸汽流量計分類，更多的蒸汽、流量控制儀直銷價格報價歡迎您來電咨詢，下面是飽和蒸汽流量計量表產品資料詳情。





飽和蒸汽流量計結構簡單牢固，無可動部件，可靠性高 .飽和蒸汽流量計傳感器差動電容設計，抗振性能好,傳感器陶瓷內芯設計，工作溫度范圍寬.飽和蒸汽流量計外置式探頭，不易堵塞，抗污性能好。

飽和蒸汽流量計結構簡單牢固，無可動部件，可靠性高 .飽和蒸汽流量計傳感器差動電容設計，抗振性能好,傳感器陶瓷內芯設計，工作溫度范圍寬.飽和蒸汽流量計外置式探頭，不易堵塞，抗污性能好.飽和蒸汽流量計測量范圍寬，一般范圍度可達1:15以上.飽和蒸汽流量計壓損小，能量損失低,便于節能流量范圍滿足以下流量范圍，下限可擴展到2/3處，例如15口徑側液體zui低為0.3*2/3=0.2m³

飽和蒸汽流量計[1] 型號為：SYLUGB結構簡單牢固，無可動部件，可靠性高 .傳感器差動電容設計，抗振性能好,傳感器陶瓷內芯設計，工作溫度范圍寬.外置式探頭，不易堵塞，抗污性能好.測量范圍寬，一般范圍度可達1:15以上.壓損小，能量損失低,便于節能流量范圍滿足以下流量范圍，下限可擴展到2/3處，例如15口徑側液體zui低為0.3*2/3=0.2m3

飽和蒸汽流量計儀表在在管道上可以水平、垂直或傾斜安裝。測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處；測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。測液體直管段必須按要求，測氣體的直管段可適當放寬。

1.測飽和蒸汽干度必須達到75%，再低影響的是精度.介質要單相介質，否則影響的也是精度。

2.測液體要求無脈動流，如有可盡量加長直管段，zui好表前段有拐彎

3.表的前端直管段不夠且必須安裝閥門zui好安裝球閥或閘閥，不要安裝蝶閥

工況流量范圍表



儀表口徑

液體

氣體和蒸汽





測量范圍(m/h)

輸出頻率范圍(Hz)

測量范圍(m/h)

輸出頻率范圍(Hz)





15

0.3-6

36-446

2.4-36

260-1600





20

0.6-40

32-396

4-50

230-1360





25

1.2～16

25～336

8.8～55

190～1140





32

1.5-20

16-286

10-160

160-1090





40

2～40

10～200

27～205

140～1040





50

3～60

8～160

35～380

94～1020





80

6.5～130

4.1～82

86～1100

55～690





100

15～220

4.7～69

133～1700

42～536





150

30～450

2.8～43

347～4000

33～380





200

45～800

2～31

560～8000

22～315





250

65～1250

1.5～25

890～11000

18～221





300

95～2000

1.2～24

1360～18000

16～213





(300)

100～1500

5.5～87

1560～15600

85～880





(400)

180～3000

5.6～87

2750～27000

85～880





(500)

300～4500

5.6～88

4300～43000

85～880





(600)

450～6500

5.7～89

6100～61000

85～880





(800)

750～10000

5.7～88

11000～110000

85～880





(1000)

1200～1700

5.8～88

17000～170000

85～880





>(1000)

協議





協議







注：表中(300)～(1000)口徑為插入式



技術參數

●測量范圍：（0.05～80）Nm/s（標準狀態為20℃，101.33KPa）

●測量介質：除乙炔氣外的潔凈氣體

●溫度范圍：環境溫度：-40℃～+60℃

介質溫度：-200℃～+700℃

●準 確 度：±1%的讀數；±0.5%滿量程

●重 復 性：±0.5%的滿量程

●輸 出：瞬時流量 4-20mA DC zui大負載600Ω,RS232,RS485

●響應速度：小于1S

●供電電壓：24VDC±10%

●機械連接：3/4 NPT不銹鋼緊固件

●探桿長度：800mm（此長度為標準長度，特殊請聲明）

●探桿直徑：18mm

●直管段長度：無嚴格要求

●壓力損失：可以忽略

●工作壓力：1.6MPa

●現場顯示：（LED）上排為瞬時流量每行4個字符，下排為累積流量每行8個字符，可以按英制或公制單位顯示流量、累積流量。

●數據保護: 累計量保存在EEROM內，（斷電可保存百年）

●傳感器及管線表體材料:304L不銹鋼；316L不銹鋼（可選哈氏合金C）

●防護等級：IP65；IP67

●變送單元：選擇防爆封裝。







產品選型

代號 通徑 流量范圍㎡/h



LUG-25 DN25 1~10(液體) 25~60（氣體） 蒸汽流量請查看說明書，DN300以上推薦使用插入式渦街流量計

LUG-32 DN32 1.5~18(液體) 15~150（氣體）

LUG-40 DN40 2.2~27(液體) 22.6~150（氣體）

LUG-50 DN50 4~55(液體) 35~350（氣體）

LUG-80 DN80 9~135(液體) 90~900（氣體）

LUG-100 DN100 14~200(液體) 140~1400（氣體）

LUG-150 DN150 32~480(液體) 300~3000（氣體）

LUG-200 DN200 56~800(液體) 550~5500（氣體）

代號 功能1

N 無溫壓補償

Y 有溫壓補償

代號 輸出型號

F1 4-20mA輸出（二線制）

F2 4-20mA輸出（三線制）

F3 RS485通訊接口

代號 被測介質

J1 液體

J2 氣體

J3 蒸汽

代號 連接方式

L1 法蘭卡裝式

L2 法蘭連接式

代號 功能2

E1 1.0級

E2 1.5級

T1 常溫

T2 高溫

T3 蒸汽

P1 1.6MPa

P2 2.5MPa

P3 4.0MPa

D1 內部3.6V供電

D2 DC24V供電

B1 不銹鋼

B2 碳鋼









HH-HYBLUG系列渦街流量變送器，主要用于工業管道流體介質的流量側量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表常數能長期穩定。插入式儀表在管道的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。本儀表采用壓電應力式傳感器，可靠性高，可在-20℃至+300℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表。

渦街流量計工作原理

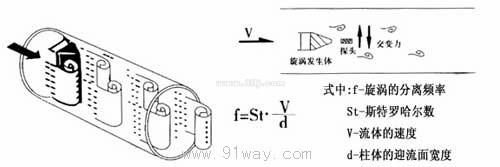

在流體中垂直地插入一根柱狀阻力體時，在其兩側就會交替地產生旋渦，隨著流體下游方向運動，

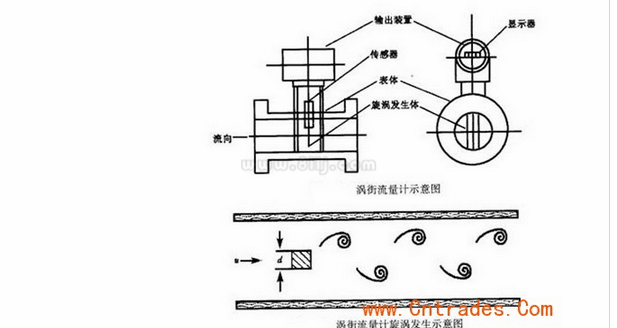

形成旋渦列，稱為卡曼渦街，見圖1。產生渦街的阻力體稱旋渦發生體。實驗證明，旋渦的頻率與流速成正比，

可用下式表示:





實驗證明:當兩列旋渦之間的距離h和同列兩個旋渦之間的距離L滿足公式h/L=0.281時非對稱旋

渦列就能保持穩定狀態。當流體雷諾數Re在5000-150000之間范圍內時，Sr基本不變，所以當旋渦發生

體柱寬d和斯特勞哈爾數Sr為定值時旋渦發生體的頻率f與流體的平均流速成正比，即與流Q成正比而與

壓力、溫度、密度等參數無關。

當旋渦在柱體兩側產生時，傳感器受到與流向垂直的交變升力的作用感生信號，升力的變化頻率是

旋渦頻率，傳感器將信號送轉換器放大整形后得到與流速成線性比例的脈沖信號直接輸出或?qū)⑵滢D(zhuǎn)換成

4~20mA標準信號輸出，流量Q與頻率f的關系如下式:





渦街流量計結構及尺寸

本系列渦街變送器共有三種連接方式及外形尺寸

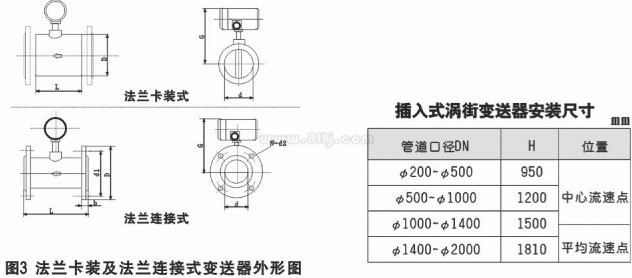

渦街流量計法蘭卡裝式

主要用于通徑在15~100范圍內的滿管式渦街表。參見下圖3及表5

渦街流量計法蘭連接式

主要用于通徑在125~350范圍內的滿管式渦街表。參見下圖3及表5

渦街流量計插入式

主要用于通徑在200-2000范圍內的大口徑管道。參見右圖4

(球閥主要用于不斷流裝卸，在臟污介質中運行時便于定期

清洗和維修。由用戶根據需要自備)



以上就是蒸汽流量計 產品全部?jī)?nèi)容，歡迎您來電咨詢蒸汽流量?jī)x 的選型、報價。
